8. 9月29日 VMware虚拟机的网卡设置

vmware虚拟机为我们提供了三种网络工作模式，它们分别是：

  • Bridged（桥接模式）
  • NAT（网络地址转换模式）
  • Host-Only（仅主机模式）。

他们各有特点，我们需要根据实际的联网需求进行调整和设置。

设置方式如图所示：

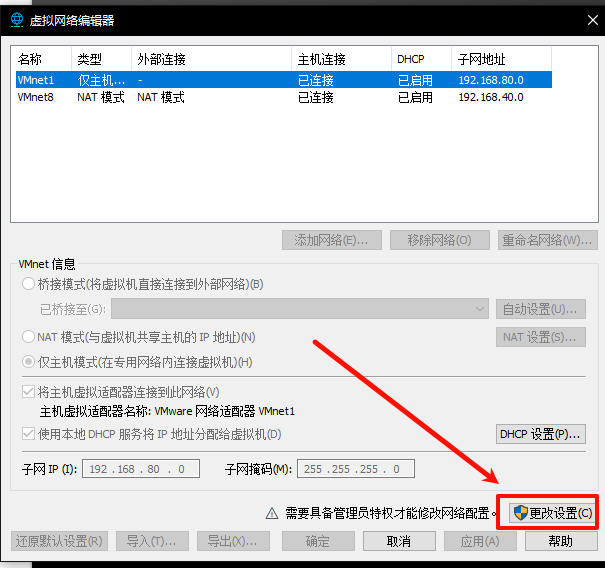

点开后，发现都是灰色的，无法调整。如果需要设置需要点开“更改设置”。

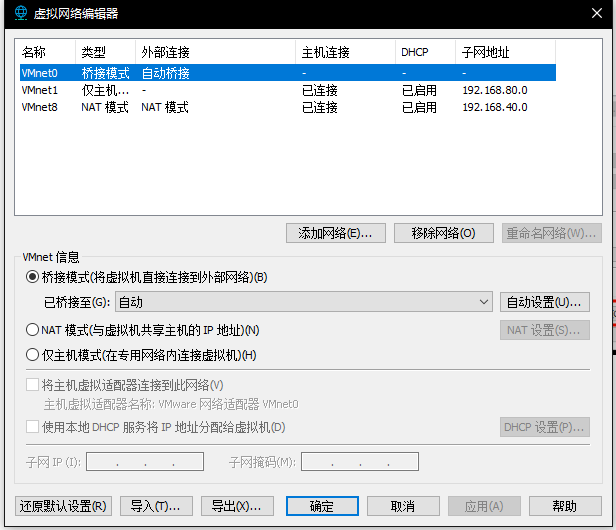

此刻我们能看到VM的三种网卡模式


VM网卡对真机网卡的影响

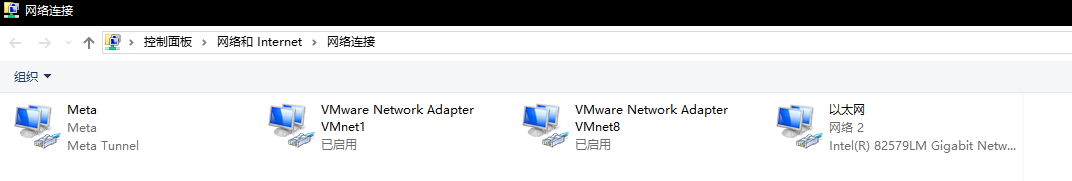

VM网卡会为真机创建虚拟网卡，


其中“以太网”是本机的真实网卡；

VMware Network Adapter VMnet1与VMware Network Adapter VMnet8 为虚拟机创建的虚拟网卡，它们分别作用于仅主机模式与NAT模式下。如果将这两块卸载了，相应功能将无法使用。

可以在vmware的“编辑”下的“虚拟网络编辑器”中点击“还原默认设置”，可重新将虚拟网卡还原。

NAT模型

这是VM虚拟机的默认模式，也是一种较为推荐的模式。

简单原理

其中涉及到许多专业知识如NAT、DHCP，后续课程将进行教授。本课只做简单介绍。


此处将原理做了简化工作，不代表实际工作流程。

当虚拟机的网卡设置为NAT时，相当于将虚拟机连接在了一台虚拟的交换机上，而这虚拟交换机又连接在真机上。

当虚拟机需要上外网时，数据包从虚拟机出发，到虚拟交换机，再到真机，再到真机网卡，再到外网。

虚拟机是能访问外部网络的！

虚拟机之间也能正常互相访问。

应用场合

网络ip资源紧缺，且希望你的虚拟机能够联网，这时候NAT模式是最好的选择。

NAT模式借助虚拟NAT设备和虚拟DHCP服务器，使得虚拟机可以联网。

特点

  • 虚拟机能访问外网
  • NAT虚拟机之间能互相访问
  • 真机能访问虚拟机
  • 外部机器不能访问虚拟机！！
  • 虚拟机的IP地址，可以通过自动获取

桥接模式

效果最好，但是奢侈。因为这种模式虚拟机将占用真实网络IP地址。

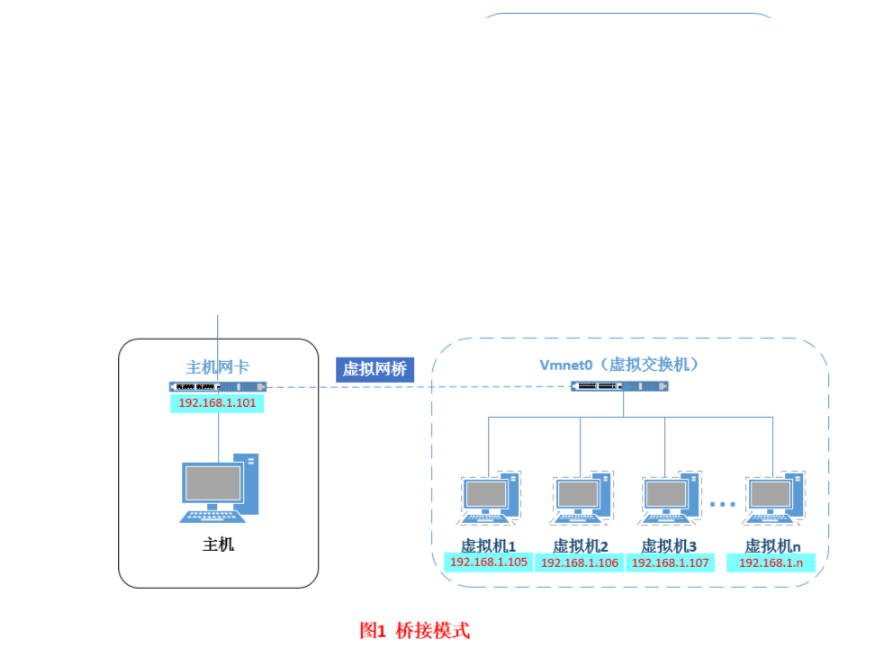

简单原理


此处将原理做了简化工作，不代表实际工作流程。

当虚拟机的网卡设置为桥接时，相当于将虚拟机连接真实网络中，使用的是真实网络IP地址

虚拟机是能访问外部网络的！

虚拟机之间也能正常互相访问。

外部网络也能直接访问到虚拟机。

应用场合

网络ip资源丰富，且希望你的虚拟机能像真机一样访问网络资源，并被外部设备正常访问。

特点

  • 虚拟机能访问外网
  • 桥接的虚拟机之间能互相访问
  • 真机能访问虚拟机
  • 外部机器能访问虚拟机
  • 虚拟机IP地址需要根据情况手动设置。

仅主机模式

略，Host-Only模式将虚拟机与外网隔开，使得虚拟机成为一个独立的系统，只与主机相互通讯。

自定义模式

略，用到的时候解释。

一般用于虚拟机分组，同一组的能互相访问，不同组的网络隔绝

设置方式

太简单了，略
